I juli i 2011 skrev jag ett inlägg (länk) om innebörden av “växthuseffekt” inom trädgårdsnäring respektive klimatvetenskap. Den ursprungliga benämningen syftade på den temperaturhöjning man får i ett växthus med glastak. Det ansågs att det berodde på att glas absorberar termisk värmestrålning. Jag citerar ännu en gång hur Arrhenius år 1896 formulerade uppfattningen att atmosfären värmer jorden på ungefär samma vis som glaset värmer växthuset: “Fourier maintained that the atmosphere acts like the glass of a hot-house, because it lets through the light rays of the sun, but retains the dark rays from the ground”. Enligt denna beskrivning är det alltså en selektiv optisk effekt – glasets transmission i synliga och absorption i IR-området – som orsakar uppvärmningen av växthuset. När man mätt upp CO2:s absoptionsband i det infraröda (IR) våglängdsområdet, låg det nära till hands att kalla det ‘växthuseffekt’. Nu, något mer än 100 år senare, är det roande att söka upp ‘växthuseffekt ‘ i moderna uppslagsböcker. Ärevördiga Encyclopædia Britannica, som annars inte är främmande för historiska rötter, säger “Greenhouse effect a warming of the Earth’s surface and troposphere (the lowest layer of the atmosphere), caused by the presence of water vapour, carbon dioxide, methane, and certain other gases in the air….” dvs den nu gängse innebörden utan intresse för en växthusbyggare. En sådan skulle däremot möjligen ha intresse för ett arbete av Wood (Phil. Mag.1909, vol 17, p319-320) alltså endast drygt 10 år efter Arrhenius’. Han gjorde ett enkelt experiment genom att förse små provbrunnar i marken med fönster, som alla transmitterade synligt ljus, men åtminstone ett – av koksalt – hade också hög tranmission av värmestrålning i våglängdområdet 5-50 µm. Han mätte temperaturen i groparna under dagtid. En av hans slutsatser var: “…a greenhouse made of a glass transparent to waves of every possible length would show a temperature nearly, if not quite, as high as that observed in a glass house.”
Med detta enkla experiment tycktes alltså Wood falsifiera Tyndalls och Arrhenius’ förklaring att temperaturökningen i ett växthus beror på glasmaterialets IR-egenskaper. Förklaringen skulle istället vara att fönstret hindrar konvektionen. D v s luft, som värmts upp av den solbelysta jorden och plantorna hindras från att strömma ut till omgivningen. Woods artikel blev dock inte sista ordet utan oenigheten om varför det blir varmare i ett växthus har fortlevt. Artiklar av Lee från 1973 och Berry 1974 hävdade att glasets optiska egenskaper var betydelsefulla. Ett enkelt, praktiskt argument för Woods förklaring är att det endast behövs ett öppet fönster i taket för att nästan helt eliminera temperaturökningen. I mitt tidigare inlägg tog jag därför ställning för Woods förklaring.
Det som gör att jag nu återvänder till ämnet, som i snäv mening inte är relevant för klimatdiskussionen, är att Roy Spencer i augusti gjorde ett inlägg på sin blogg (länk). Han kommer till slutsatsen att IR-absorptionen har avsevärd betydelse för växthusets temperaturhöjning, och att konvektionsdämpningen i motsvarande mån är obetydlig. Inlägget gav upphov till en stor mängd engagerade kommentarer från läsare som har bakgrund i klimatdebatten. I den meningen hör nu även växthusen till klimatfrågan! Spencer beräknar medelvärden för dagens och nattens värmeflöden till och från plantorna utan och med växthusets glastak. I figuren är den gula pilen kortvågigt synligt ljus, de bruna osynlig värmestrålning och den blåa konvektionsförluster.
Total inströmmande solenergi blir 650 W/m2, vilket jag finner ganska högt för att vara medelvärdet för dag och natt. Det kan vara ett uttryck för skillnaden mellan att bo i Huntsville, Alabama och Uppsala? Han får i varje fall för denna jämvikt temperaturen 75 oF (knappt 24 oC) bland växterna. Den utgående värmestrålningen på 442 W/m2 ges av Stefan-Bolzmanns lag där jord och växter antas vara svarta kroppar med emittansen 1. I nästa beräkning införes ett glastak som är helt ogenomskinligt för värmestrålning.
Glaset blir då uppvärmt till en temperatur som Spencer anger till 78 oF (26 oC). Jämviktstemperaturen vid marken stiger till 85 oF (29 oC). Spencer påpekar att glasets uppvärmning och höga emittans gör att dess värmestrålning blir högre än solens i det förra fallet. Han ansätter att den är lika stor uppåt och nedåt, dvs att över- och underytan har samma temperatur. Än mer överraskande är att konvektion uppåt från det varma glaset blir endast 8 W/m2 mindre än den totala konvektionen i det föregående fallet. Spencers slutsats blir därför att glasets IR-absorption har avgörande betydelse för effektbalansen i ett växthus. Han avslutar dock med att efterlysa specialiserade referenser och en undran över hur tvivlet uppkommit: “So, I guess I’m left wondering…where did the oft-cited claim that a greenhouse does not operate through a greenhouse effect come from?” De efterföljande kommentarerna är som sagt talrika med många synpunkter. Bl a framförs samma termodynamiska invändning som i boken “Slaying the Sky Dragon”. Någon skriver att att det är orimligt att det svalare glaset strålar mot den varmare jorden. Det som i Trenberths kända figur kallas “återstrålning” från atmosfären till jordytan strider enligt “slayers” mot termodynamikens huvudsats att en kallare kropp inte kan värma en varmare. I och med denna diskussion kommit upp, så blir växthusens värmeförsörjning verkligen klimatrelevant. Enligt min uppfattning är argumentet missvisande. En kropp “vet inte om” att den är kallare, utan strålar även mot en varmare. Den varmare strålar också, och jämvikten uppnås via en summerad geometrisk serie där båda kropparnas emittanser ingår. Den summerade serien innebär att den varmare kroppen netto strålar mer mot den kallare än vice versa. Det finns formler i litteraturen för strålningsjämvikten mellan kroppar med idealiserade geometrier, t ex två oändliga parallella skivor. Jag undrar om Spencers ev misstag består i att han endast tar med de två första termerna, 475 och 450 W/m2 i den serie som beskriver strålningsutbytet mellan marken och glaset. Det är inte helt klart hur han erhållit glasets jämviktstemperatur.

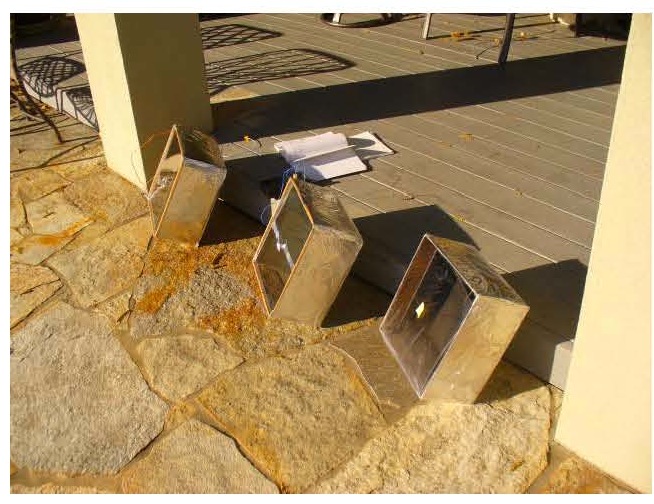

Å andra sidan är jag inte längre övertygad om att Wood och hans efterföljare har rätt när de hävdar motsatsen, dvs att glasets IR-egenskaper saknar betydelse. I diskussionen ger Spencer referens till en forskare, som nyligen sökt reproducera Woods experiment från 1909 (länk ). Professor emeritus Vaughan Pratt på Stanford gjorde tre isolerade boxar med fönster av tunn folie av polyetylen, glas och polyakryl. Dessa boxar placerades utomhus och temperaturen mättes, se figuren.
I korthet så är Pratts resultat att de två senare boxarna med IR-absorberande fönster blir hela 20 oC varmare än den första vars folie har hög IR-transmission. En mycket större temperaturskillnad än Woods knappa grad! Detta moderna experiment, som i och för sig också fått viss kritik på Spencers blogg, har gjort mig tveksam. Det krävs ett djupare grävande i den facklitteratur om växthus som rimligen måste finnas, och som Spencer också efterlyser. Det har måhända varit lite för lockande för AGW-skaptiker att konstatera att växthuseffekten inte gäller för växthus.
PS Jag fann just att Roy Spencer skrivit ett inlägg till om detta.
Revisiting Wood?s 1909 Greenhouse Box Experiment, Part II: First Results
