Genom Gösta Petterssons eminenta analys i boken Falskt Alarm har bombkurvan blivit ett hett diskussionsämne här. Bombkurvan visar hur mängden av den radioaktiva koldioxid, som tillfördes atmosfären på grund av kärnvapenprov i atmosfären, avtar efter det att proven upphörde 1963. Men Bolins och Erikssons klassiska matematiska modell från 1959 stämmer inte med den observerade kurvan.
Vi har diskuterat Gösta Petterssons bok och bombkurvan i flera olika inlägg här på bloggen: Det var ett gästinlägg av Gösta Pettersson, Boken Falskt alarm – läs och begrunda! och därefter Klimatsimuleringar och observationer strider mot varandra: Bombprovskurvan samt Bombkurvan en gång till.
Figuren från Gösta Petterssons bok ovan visar hur bombkurvan, som beskriver hur en puls av radioaktiv koldioxid minskar efter att bombproven upphört, skiljer sig från Bernmodellens motsvarande simulerade kurva, som visar hur en puls av antropogen koldioxid minskar efter att utsläppen upphört.
Vid alla de nämnda blogginläggen har vi haft intensiva diskussioner i kommentarsfältet om bombkurvan falsifierar Bernmodellen eller inte. En del anser att kurvorna faktiskt skall vara så olika som de är medan andra, inklusive jag själv, anser att bombkurvan och Bernkurvan borde likna varandra mera och att Bernmodellen alltså falsifieras av olikheten.
Vi vet att Bernkurvan ser ut som den gör mycket beroende på Revelleeffekten som bland annat är orsaken till att Bernmodellen visar att det blir mer än 20% kvar av koldioxidutsläppet under tusentals år. Revelleeffekten innebär att havets förmåga att ta emot av människan utsläppt koldioxid är mindre än en tiondel än vad den skulle vara utan Revelleeffekt. Bombkurvan visar ingenting sådant. Men är detta rätt eller fel, skall bombkurvan visa denna och/eller andra konsekvenser av Revelleeffekten eller inte?
Bolin och Eriksson (1959) (se referenser nedan) har i sin klassiska artikel tagit fram en teori och en matematisk modell för hur mängden radioaktiv koldioxid i luften påverkas av antropogena utsläpp av fossil koldioxid. Den matematiska modellen bygger på att klimatsystemet antas bestå av atmosfären, havets omblandade skikt och djuphavet därunder. Låt oss betrakta hur Revelleeffekten skulle påverka för enkelhetens skull enbart atmosfären och det omblandade skiktet.. Vi antar att dessa är ungefär lika stora kolreservoarer.
Anta att i jämvikt representeras den vanliga koldioxiden av 10000 vita bollar i atmosfären och 10000 vita bollar i havets ytskikt medan den radioaktiva koldioxiden motsvarar 100 svarta bollar i vardera atmosfären och havets ytskikt. Antag att vi på grund av bombprov skulle tillföra mer radioaktiv koldioxid till atmosfären så att de svarta bollarna i atmosfären skulle fördubblas. Om ingenting annat skulle ändras efter att bombproven upphört så skulle de 100 extra bollarna minska i atmosfären och öka i ytskiktet tills vi skulle ha 150 svarta bollar vardera i dessa. Vi skulle få en perfekt exponentiellt avklingande bombkurva. En del av diskussionsdeltagarna här menar att detta är förklaringen till bombkurvan.
Men Bolin och Eriksson var ute efter något annat, nämligen hur Revelleeffekten påverkar de svarta bollarna. De tänkte inte på någon bombkurva eftersom denna inte var aktuell vid denna tid. Revelleeffekten innebär att när vi tillför ett stort tillskott av koldioxid så kommer denna inte att fördela sig jämnt mellan atmosfär och ytskikt. Orsaken är att koldioxiden påverkar pH i havet. I stället kommer mycket mer av överskottet att hamna i atmosfären än i havet. Låt oss anta att Revellefaktorn är lika med 10, varvid tio gånger mer hamnar i atmosfären. Om vi då tillför fossil koldioxid som vi representerar med 1100 röda bollar så kommer vid jämvikt 1000 röda bollar att hamna i atmosfären och endast 100 i havets ytskikt. Vi får då totalt 11000 vita och röda bollar i atmosfären och 10100 bollar i ytskiktet så att det därigenom blir fler bollar i atmosfären än i ytskiktet.
Vad Bolin och Eriksson påpekade var att detta måste påverka även de svarta bollarna eftersom radioaktiv koldioxid är i snabbt inställande jämvikt med vanlig koldioxid. Därför kommer även de svarta bollarnas fördelning att ändras så att de fördelas mellan atmosfär och ytskikt i proportionerna 11000:10100. Då blir det 104 svarta bollar i atmosfären och 96 i havets ytskikt. Revelleeffekten bidrar alltså till att mängden radioaktiv koldioxid ökar i atmosfären.
Å andra sidan så minskar förhållandet mellan mängd svarta bollar och röda och vita bollar i atmosfären. 104/11000 är mindre än 100/10000. Detta illustrerar att när människan släpper ut fossil koldioxid till atmosfären så minskar förhållandet mellan radioaktiv och vanlig koldioxid. De vanligaste fossila bränslena är så gamla att allt radoaktivt kol har avklingat. Därför är fossil koldioxid praktiskt taget fri från radioktiv koldioxid. I princip kan man därför se minskningen i förhållandet radioaktiv till vanlig koldioxid som ett mått på hur mycket fossilt kol som har släppts ut. Det är denna minskning som kallas för Süesseffekten.
Om vi går tillbaka till resonemanget om bombkurvan och tänker oss att under den tid som de svarta bollarna minskar i luften och ökar i havets ytskikt så släpper vi också ut antropogen koldioxid. Vartefter det blir mer och mer röda bollar så kommer den jämviktsfördelning som de svarta bollarna strävar mot att förskjutas. På slutet vid den nya jämvikten kommer det att vara fler än 150 svarta bollar i atmosfären och färre i havets ytskikt. Bombkurvan kommer enligt detta resonemang att bli deformerad jämfört med en ren exponentiell avklingning.
Bolin och Eriksson utvecklade en matematisk modell som beskriver de processer som vi beskrivit ovan med vita, röda och svarta bollar, men för alla de tre reservoarerna atmosfär, ytskikt och djuphav. Modellen sammanfattas som differentialekvationssystemet (36) tillsammans med ekvation (35) (se fördjupningsrapporten i referenslistan nedan). De använde modellen för att beräkna hur stor Süesseffekten borde ha blivit, dvs. hur mängden radioaktiv koldioxid i luften hade ändrats på grund av utsläpp av fossil koldioxid fram till 1954.

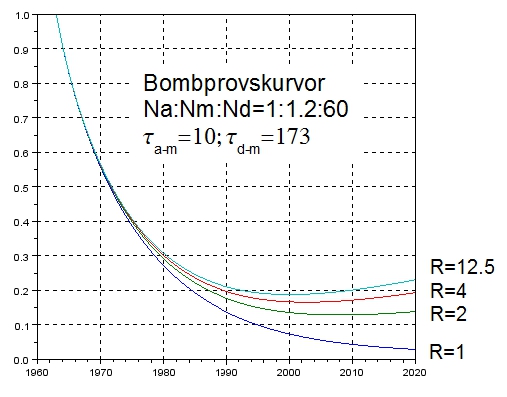

Jag har använt samma modell men nu för att beräkna hur mängden radioaktiv koldioxid ändrats sedan 1963, dvs. jag har beräknat hur bombkurvan borde se ut enligt Bolins och Erikssons teori och matematiska modell. Jag har redovisat detaljerna om hur jag gjorde detta i den fördjupningsrapport som finns i referenslistan.
Jag har gjort samma antaganden som Bolin och Eriksson att förhållandet mellan reservoarerna atmosfär, havets ytskikt och djuphav är 1:1.2:60. Beräkningarna gjordes för olika värden på Revellefaktorn, från ingen Revelleeffekt då faktorn är ett, till maximal enligt Bolin och Eriksson då Revellefaktorn är lika med 12.5. Jag fick följande resultat där R står för Revellefaktorn.
Endast genom att anta att det inte finns någon Revelleeffekt, R=1, får vi en bombkurva som nära liknar den observerade. Även med så liten Revelleeffekt som R=2 så blir den beräknade bombkurvan starkt deformerad på grund av utsläppen av antropogen koldioxid. Den gradvisa ökningen av antropogen koldioxid i klimatsystemet motverkar minskningen av radioaktiv koldioxid och till slut börjar denna till och med öka. Med den nivå av Revelleeffekten som Bolin och Eriksson kom fram till skulle ökningen ha börjat redan omkring år 2000.
Fler beräkningar med diskussion finns i fördjupningsrapporten. Resultaten väcker frågor om Revelleeffekten. De beräkningar jag har gjort antyder att Bolins och Erikssons teori och modell, enligt vilken R=12.5, inte stämmer med den observerade bombkurvan. Men jag har naturligtvis bara skrapat på ytan, detta är ingen genomarbetad vetenskaplig undersökning.
Av de senaste jordsystemmodellerna, som är både klimatmodeller och kolcykelmodeller, bör man enligt min mening kunna kräva att de skall simulera bombkurvan så att man genom att jämföra med den observerade bombkurvan kan testa hur bra deras fysik stämmer med verkligheten. Var och en som har möjlighet att påverka de som utvecklar sådana modeller borde framföra detta krav. Jag kan inte se att det finns någon ursäkt för att ett sådant krav inte skulle vara standard för sådana modeller.
Om det skulle visa sig att Revelleeffekten faktiskt inte är verksam i naturen skulle detta radikalt förändra förutsättningarna för hela klimatfrågan.
Referenser
Gösta Pettersson, 2013, Falskt Alarm.
Bolin, Bert, and Erik Eriksson (1959). ”Changes in the Carbon Dioxide Content of the Atmosphere and Sea Due to Fossil Fuel Combustion.” In The Atmosphere and the Sea in Motion, edited by Bert Bolin, pp. 130-42. New York: Rockefeller Institute Press. Online here.
Revelle R, Süess HE,1957. Carbon dioxide exchange between atmosphere and ocean and the question of an increase of atmospheric CO2 during the past decades. Tellus 9:18-27.
Pehr Björnbom, 2013, Fördjupningsrapport om simuleringar av bombkurvan med Bolins och Eriksson matematisk modell.
