Har gjort en del kalkyler över ny kärnkraft (KK) respektive land- och havsbaserad vindkraft (LVK resp HVK). Ett mellanting mellan overnight-kostnad och en full nuvärdeskalkyl men där byggtid och räntor samt re-investering är med i kalkylen.
Allt för att svara på frågan: Vad är billigt och vad är dyrt?
En annan fråga: Vad är en lämplig CfD-nivå för ny kärnkraft?
Overnight-kostnader har brister i att de inte tar med att VK måste byggas nytt några ggr under 60 år och heller inte att KK betalar högre räntor under en längre byggtid än VK. Som exempel så säger regeringen att ny kärnkraft kostar 80 miljarder kr per GW att bygga men med det så menas att om reaktorn kan byggas på en dag så kostar det 80 miljarder. I verkligheten så ökar kostnaden för projektet under hela sin byggtid och då betalar man räntor på lånat kapital tills man i slutänden är färdig och börjar med avskrivningar och återbetalning av sina lån. För kärnkraft tex 6 års byggtid och 60 års livslängd vilket ger räntekostnader i 66 år alternativt om man skriver av på 40 år då betalas räntekostnader i 46 år.
Alla varianter nedan är på 1,6 GW installerad effekt och räknat över 60 års livslängd. Dvs LVK måste rivas och byggas om 2 ggr (20 års livslängd).
Har använt följande huvudsakliga parametrar:
KK:
80 miljarder/GW
6 års byggtid med räntekostnad
40 års avskrivning med 5% ränta
60 års livslängd
Driftkostnad 26 öre/kWh/år
Balanskostnad 2 öre/kWh/år
Kapacitetsfaktor 85%
LVK:
18 miljarder/GW
2 års byggtid med räntekostnad
15 års avskrivning med 5% ränta
20 års livslängd
Driftkostnad 34 öre/kWh/år
Balanskostnad 10 öre/kWh/år
Kapacitetsfaktor 30% (25% i Sverige år 2025)
HVK:
30 miljarder/GW
3 års byggtid med räntekostnad
15 års avskrivning 5% ränta
15 års livslängd
Driftkostnad 59 öre/kWh/år (kostnad havskabel delvis med)
Balanskostnad 10 öre/kWh/år
Kapacitetsfaktor 37%
Kommentarer:
Generellt är driftkostnader något osäkra men de är troligen lågt räknade för VK jämfört med statistik från verkligheten. Kostnader för balansering av elnät är inräknade men inte tex balanskraft eller nätutbyggnad som krävs för VK. Nätutbyggnaden är en riktigt dyr konsekvens med långa ledtider som ofta glöms bort.
Tänk på att kapacitetsfaktor samt underhållskostnad måste vara ett genomsnitt över livslängden för vindkraft. Kapacitetsfaktorn sjunker för varje år medan underhållet ökar. Så man kan inte räkna med värden från en helt ny anläggning år 1. Det är därför dessa två parametrarna kan anses låga resp höga vid en första genomläsning. En parameter som inte tas upp i kalkylen är tillgänglighetsfaktor för VK. Den sk ”garanterade effekten” som finns tillgänglig för ny förbrukning. I histogrammet nedan kan du ana att VK har en tillgänglighetsfaktor på ca 11% av installerad effekt vilken är den siffra SVK (Svenska kraftnät) använder.
Balanseringskostnader hos SVK, stödtjänster, uppgick till 10 miljarder kr 2025.
Under perioden före 2021 med 4 reaktorer delvis kvar i drift var kostnaden ofta runt 0,5-0,7 miljarder kr per år. Att ersätta ca 3100 MW kärnkraft med 12 500 MW vind kostar runt 9 miljarder i balanseringskostnader (tar ej med 5000 MW sol). Detta motsvarar ca 9/40 = 22 öre/kWh ökad kostnad per kWh vindenergi. Efter 10 år av dessa kostnader skulle en reaktor på 1000 MW vara betald! Lägg dessutom till ökad nätutbyggnad så skulle vi få hälften av en ny reaktor betald på bara 2-3 år om vi prioriterade annorlunda!
Återställningskostnader för VK är oklar då få industrier har avvecklats. Avfallshantering av både turbiner och kärnkraft är därför något osäkra. Kärnkraft har ett system för avfallshantering med kostnader något som vindkraften saknar. Kärnkraften måste analysera om ytterligare behov jämfört med idag uppstår för lagring både på kort och lång sikt.
Enligt regeringens förslag så betalar kärnkraftbolaget väldigt låga räntor för statens utlånade kapital motsvarande 75% av behovet. Därav är kalkylen med 5% ränta för hög vad gäller räntekostnader för KK om statens finansieringslösning används. Vindkraft har fått motsvarande låga räntor med hjälp av gröna krediter från EU så att kärnkraft får något liknande får nog kallas teknikneutralt.
Resultat produktionskostnad räknat på 60 års drifttid:
KK kostar 70 öre/kWh (68 öre utan balanskostnader hos SVK)
LVK kostar 86 öre/kWh (76 öre utan balanskostnader)
HVK kostar 150 öre/kWh (140 öre utan balanskostnader)
SMR kostar 84 öre/kWh (100 milj/GW,högre driftkostnad, 82 öre utan balanskostn)
Det som saknas för VK är framförallt kompletta kostnader för balanskraft, energilagring och tillkommande nätutbyggnad inkl utlandskablar. Det gör att ovan metod (LCOE) favoriserar VK då mycket kostnader inte räknas med. Man ska helst räkna på total systemkostnad FCOE. Se tex denna länk om nackdelar med LCOE:
https://second-opinion.se/lcoe-metoden-missvisande/
För KK antas att det byggs vid befintliga platser även fast det inte har så stor påverkan på slutresultatet.
Vi ser från årsredovisningar att LVK behöver ca 70-80 öre/kWh för nollresultat så det stämmer ganska bra med denna kalkyl. Ha i åtanke att kostnaderna för VK har ökat kraftigt jämfört med de som är i drift. Vidare så visar den senaste auktionen AR7 i UK att havsbaserad vind med uppskattad 20 års livslängd och därmed 20 års statlig utbetalning av subvention enligt CfD kostar ca 125 öre/kWh. Det finns stora variationer i olika projekt beroende på havsdjup och avstånd till land.
Overnight-kostnad för KK på 80 miljarder per GW är i linje med vad hela projektet i Finland Olkiluoto 3 på 1,6 GW kostade (ca 120 miljarder). Dvs det projekt som var ”sanslöst dyrt och ett fiasko”. Min kalkyl har en mycket högre projektkostnad på ca 147 miljarder kr (inklusive räntor) motsvarande 92 miljarder per GW.
CfD för ny 1200 MW SMR i Ontario Kanada har landat på ca 99 öre/kWh. Det gäller 4 st BWRX på 300 MW styck från GE-Hitachi som också är aktuell för Vattenfall att bygga på Ringhals. Konkurrent till GE-Hitachi är Rolls-Royce med sin 470 MW SMR. Dessa 99 öre är något högre än 84 öre/kWh enligt ovan kalkyl.
De reaktorer som byggts i UK, Frankrike och USA har alla byggts under pandemin och har haft gigantiskt mycket ritningsändringar pga felaktigheter och ändrade krav under byggtiden. Det måste givetvis undvikas då projektets byggtid är den som driver kapitalkostnaden och därmed produktionskostnaden. Driftkostnaden är låg och stabil ca 25-30 öre/kWh.
En faktor som också måste finnas i åtanke är capture rate. I genomsnitt så får bara VK ca 65-75% av spotpriset i intäkt då de oftast har mycket el att sälja när spotpriset är lågt. Det kan de endast åtgärda om de säljer utomlands via PPA (till dyrare priser på kontinenten) alternativt tjänar stora pengar på stödtjänster till SVK. Till svenska priser är det i stort omöjligt att göra vinst med undantag möjligen i SE4.
Icke att förglömma är att byggnation och drift av kärnkraft ger massvis med mer arbetstillfällen där kommuner och stat får ökade skatteintäkter. Oskarshamn 3 har ca 600 anställda och 200-300 entreprenörer. Ringhals 3 och 4 har 1000 anställda och 500 entreprenörer. Jämför det med antalet arbetstillfällen som vindkraften skapar så är det stora skillnader speciellt för de kommuner som drar nytta av ökade kommunalskatter.
800 årsanställningar motsvarande ca 400 miljoner kr i bruttolön ger exempelvis ca 120 miljoner i ökade kommunala skatteintäkter.
Motsvarande för 50 vindkraftsturbiner på 3 MW per styck så är det statliga stödet med våra skattepengar (20 000 kr/MW) på 50 x 3 x 20000 = 3 miljoner kr /år (6 Mkr för 6 MW turbiner)
Kassaflödesanalys ny kärnkraft
Man måste också göra en kassaflödesanalys för att se om kärnkraftsbolaget får tillbaka sina satsade pengar inom rimlig tid beroende på olika parametrar. Här blir totala låneskulden, räntor, avskrivningstider och intäkter per kWh helt avgörande. Bolaget kommer de första åren ev ha negativa kassaflöden då lånen är höga och därmed de räntor som måste betalas. Det är rimligt att bolaget måste låna mer pengar de första åren för att kunna hantera det negativa kassaflödet. Storleken på avskrivningarna är konstanta så det är räntor och intäkter som bestämmer och räntorna sjunker successivt när lånet amorteras.
Då förslaget på finansiering gäller ett CfD på 80 öre/kWh i 40 år är det kanske lämpligt att göra avskrivningar på 40 år. När CfD ersättningen försvinner så är då lånen återbetalda och kassaflöden blir positiva endast beroende av spotpriset.
Förslag 1 med parametrar:
Avskrivning 40 år, ränta 2% samt 68 öre/kWh (produktionskostnad exkl balanskost) i ersättning då blir det positivt resultat år 1 men kassaflödet blir positivt först år 13. Den högre avskrivningen per år gör att kassaflödet drabbas negativt och det tar lång tid för räntan att sjunka så pass lågt så att intäkterna räcker till. Ett utökat lånebehov av ca 6 miljarder uppstår för att täcka in negativt kassaflöde.
Förslag 2 med parametrar:
Avskrivning 60 år, ränta 2% samt 68 öre/kWh i ersättning så blir det positivt resultat och kassaflöde redan år 1. För bolaget är detta ett kanonalternativ medan det kanske är för hög ersättning för elkonsumenter som bekostar CfD. En garanterad ersättning på 65 öre/kWh istället skulle fortfarande vara bra för bolaget men givetvis något bättre för staten och elkonsumenten. Man når då istället positivt kassaflöde efter ca 4 år.
Med en högre ersättning enligt regeringens förslag på CfD om 80 öre/kWh så blir kassaflödet positivt i bägge förslagen redan år 1.
Summering:
Observera att det är något förenklade kalkyler som används speciellt för LCOE.
En LCOE (Levelized Cost Of Energy) eller produktionskostnadsanalys visar att 68 öre/kWh är en rimlig kostnad för att bygga och driva ett nytt kärnkraftverk på 1,6 GW (exkl balanskostnad).
För LVK resp HVK är motsvarande produktionskostnader ca 86 resp 150 öre/kWh. Där är balanskostnader så pass stora att de inte kan undantas. De drabbar ju elkonsumenter via elnätsräkningen istället.
Dessa siffror bekräftas av att dagens vindkraftsindustrier gör kraftiga förluster på i snitt 40-50%. Deras break-even ligger runt 70-80 öre/kWh utan balanskostnader.
Skulle vi räkna på systemkostnader för KK resp VK skulle skillnaden bli mycket större. Då tillkommer kostnader för balanskraft, elnätsutbyggnad, energilagring och utlandskablar för VK. Systemkostnaden för LVK och HVK kan uppskattas till 25-35 öre/kWh inkl balanskostnad så i ovan kalkyl tillkommer ca 15-25 öre/kWh då balanskostnad redan är inkluderad. Utlandskablar behöver byggas för att vi blir mer beroende av att kunna exportera samt importera. Det i sin tur driver våra svenska priser till att efterlikna de på kontinenten vilket medborgarna och hela samhället förlorar på. Enligt Vattenfall var spotpriset i Tyskland och Nederländerna 2025 ca än 2 ggr högre än i Norden.

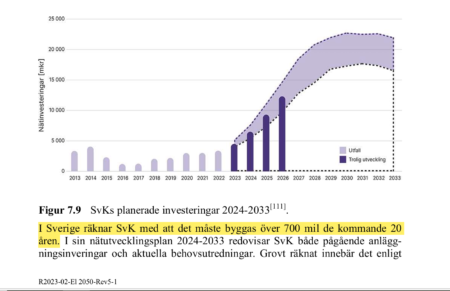

Se plan på nätutbyggnad från SVK nedan. En stor andel är pga förnybar energi och grön omställning som kräver gigantiska investeringar och därmed högre kostnader för elkonsumenter och skattebetalare. Nätutbyggnad är en bortglömd konsekvens av grön omställning med stora konsekvenser bla för miljön och intrång på privat mark. Att tillverka all denna infrastruktur kräver mängder med nya gruvor för bla koppar och aluminium som är ändliga resurser. Högre materialpriser, högre inflation och högre elkostnader är logiska konsekvenser.
Capture rate är ofta runt 105% för kärnkraft och 65-75% för vindkraft. Dessutom minskar capture rate för vindkraft ju mer man bygger om inte dyr energilagring också byggs. Det innebär ännu sämre lönsamhet ju större andel vindkraft det finns i systemet. I SE2 under 2025 så var capture rate för VK ca 50%.
En kassaflödesanalys ger vid hand att en avskrivningstid på 60 år, en medelränta på 2% samt 65-68 öre per kWh i intäkt är en rimlig nivå på parametrar för kärnkraft.
I en förhandling mellan staten och kärnkraftsbolag, förutsatt en overnight-kostnad på 80 miljarder per GW, så bör en CfD på 65-68 öre/kWh vara ett bra avtal för både svenska folket och kärnkraftsbolaget. Detta för att minimera våra elkostnader och ge våra företag bästa möjliga konkurrensfördelar mot omvärlden.
En ny reaktor i kommunen kan ge 120 miljoner kr/år i kommunalskatteintäkter. En motsvarande ersättning för 50 st vindkraftsturbiner är runt 3-6 miljoner kr/år.
Ny kärnkraft sänker elkostnader, ny vindkraft höjer dem. Det finns inget land i världen som sänkt några elkostnader med stor andel vindkraft eller för den delen storskalig solkraft. Istället har dessa länder kraftigt höjt elkostnader till nackdel för hela samhället inklusive industrin och offentlig verksamhet.
Torbjörn Ripstrand, Civilingenjör Teknisk Fysik och Elektroteknik
