Corioliskraften enligt Coriolis

Här följer ett gästinlägg av meteorologen Anders Persson:

Coriolis

Gaspard-Gustave Coriolis, 1792-1843

Den här artikeln skrev jag ihop när jag trodde att min långa kommentar försvunnit i cyberrymden. Den ger en bättre sammanfattning och kommer med en del nya infallsvinklar. Jag har valt att refera till mina artiklar som jag skrev för SMHI 2007. Under de mer än 20 år jag forskat i ”corioliseffekten” har det blivit mycket skrivet bla. https://journals.ametsoc.org/doi/abs/10.1175/1520-0477%281998%29079%3C1373%3AHDWUTC%3E2.0.CO%3B2 , http://www.meteohistory.org/2005historyofmeteorology2/01persson.pdf http://www.meteohistory.org/2005historyofmeteorology2/01persson.pdf samt http://www.fysikersamfundet.se/wp-content/uploads/2004_3.pdf . Kanske är det bäst att starta med den sista, från Fysikaktuellt 2004.

Det var först 1997, när jag läste Coriolis originaluppsats från 1835 som jag begrep ”hans” kraft. Coriolis var inte intresserad av jordens rotation utan rotationen hos maskiner. Som jag utförligt förklarar här är den förändringen av centrifugalkraften på ett föremål som också rör sig relativt rotationen Omega med hastigheten Vr.

Coriolis force

Bildtext: Av pedagogiska skäl har jag i denna bild begått synden att blanda absoluta och relativa referenssystem. Å ena sidan ser vi rörelserna utifrån (grön tjock linje) år andra sidan ser vi krafter som bara uppträder när man följer med i rotationen (blå, ljusgröna och röda pilar). Corioliskraften är alltså skillnaden mellan den totala centrifugala kraften på en kropp som rör sig  relativt rotationen och centrifugalkraften utan relativ rörelse.

Denna sk. ”corioliskraft” är alltså ingen egen, specifik kraft, utan bara en ”förlängning” av centrifugalkraften. Coriolis  visade att den är 2Omega*Vr och vinkelrät mot Vr. Det visade sig att ”corioliskraften”, för de maskiner Coriolis var intresserad av, inte spelar så stor roll, centrigugalkraften dominerar. Icke desto mindre utgjorde hans upptäckt anledningen till att roterande rymdstationer, sådana som vi sett i Stanley Kubriks film ”2001” visade sig mycket svåra att använda. Detta utreds i slutet på min SMHI-artikel.

Detta att ”corioliskraften” är vinkelrät mot Vr innebär att den är en ”centralkraft”, dvs driver föremålet in i en cirkelrörelse med radien Vr/Omega. För ett föremål, friktionsfri ishockeypuck (inte rullande föremål) med hastigheten 1 m/s under en rotation på ett varv per sekund eller 2pi/sekund rör den sig i en cirkel, sk. ”tröghetscirkel”, med radien  1/2pi = 16 centimeter.

Coriolis tröghet

Bildtext: Ett föremål som friktionsfritt rör sig med hastigheten  V i ett roterande system kommer att, pga corioliseffekten, följa en sk. ”tröghetscirkel”

I en SMHI-artikel var jag kanske 2007 lite för kritisk emot experiment på karuseller. Sant är att det man oftast ser är en kombination av corioliskraftens avböjning och centrifugalkraftens utåtriktade acceleration. Om bara corioliskraften varit verksam skulle man ha sett föremålet drivet in i en cirkel.

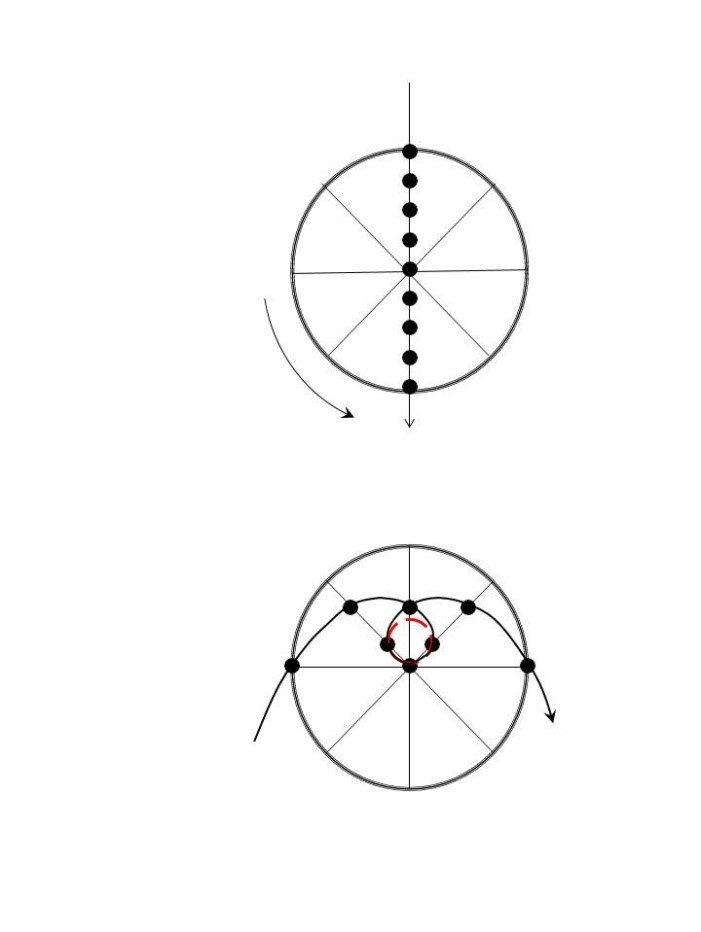

Coriolis karusell

Bildtext: Ett föremål rör sig friktionslöst över en moturs roterande karusell. Bilden ovan visar rörelsen  sedd ”utifrån”, bilden nedan  rörelsen sedd ”innifrån”  dvs av en betraktare som följer med i rotationen. Vid och i närheten av rotationscentrum dominerar corioliskraften nästan  helt varför rörelsen approximativt följer  en sk. ”tröghetscirkel”.

Men detta går faktiskt att simulera på en karusell, nämligen om man håller sig nära rotationscentrum där centrifugalkraften är mycket svag. Detta beskriver jag i en artikel på en fransk sajt jag hänvisar till i den långa kommentaren.

När vi kommer till roterande planeter är det lite vilseledande att tala om ”corioliskraften” inte bara därför att det egentligen bara rör sig om centrifugugalkraften, men också för att gravitationen, jordens dragningskraft, att skilja från tyngdkraften, som är en kombination av dragningskraften och centrifugalkraften. Inom parentes  kan rapporteras att både svenska och utländska böcker i fysik ofta ger förbluffande vilseledande förklaringar av jordens tyngdkraft.

Coriolis och gravitation

Bildtext: Till vänster en illustration ur Grahn och Janssons bok i fysik. Dragningskraften Fg pekar korrekt mot jordens centrum och centrifugalkraften Fc vinkelrätt mot  jordaxeln. Men eftersom författarna inte ändrat jordens form kommer summan av de två, tyngdkraften, inte att följa en lodlinje, utan bildar en vinkel mot jordytan. Till höger: genom att ”stretcha” jpeg-bilden får jorden den icke-sfäriska form den har och som gör att tyngdkraften pekar vinkelrätt mot jordytan, ”rätt ner”.

Hur corioliseffekten beror på kombination av centrifugalkraft och dragningskraft (gravitation) utreddes på SMHI där kärnmeningen är:

Springer vi västerut, mot jordens rotation, blir vår hastighet lägre (220-10=210 m/s) och vi påverkas av en något försvagad centrifugalkraft, som dock fortfarande är riktad söderut.

Försvagningen gör dock att balansen rubbas. Den norrut riktade dragningskraften får nu överhanden och driver oss på en minut 2 meter mot norr, sidledes och till höger, vinkelrätt mot vår rörelse.”

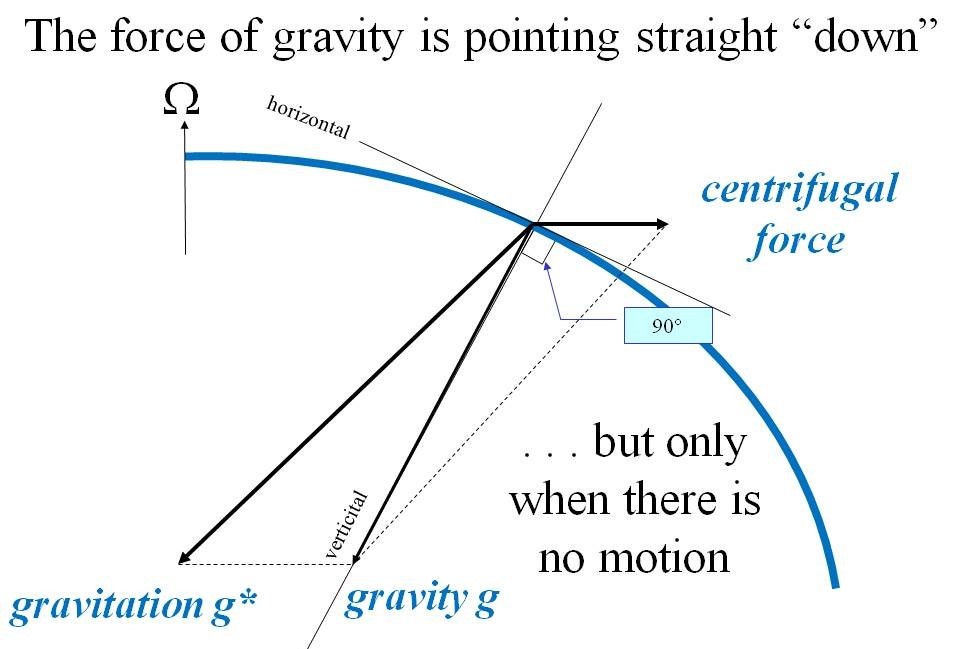

Coriolis centrifugal

Bildtext: Krafterna som verkar på ett föremål i vila på den roterande jordens yta. Dragningskraft och centrifugalkraft samverkar i en tyngdkraft som är riktad ”rakt ner”.

coriolis österut

Bildtext: För rörelse österut, i samma riktning  som jordrotationen, ökar centrifugalkraften – en fiktiv kraft – och ger en acceleration söderut, till höger om den relativa rörelsen.

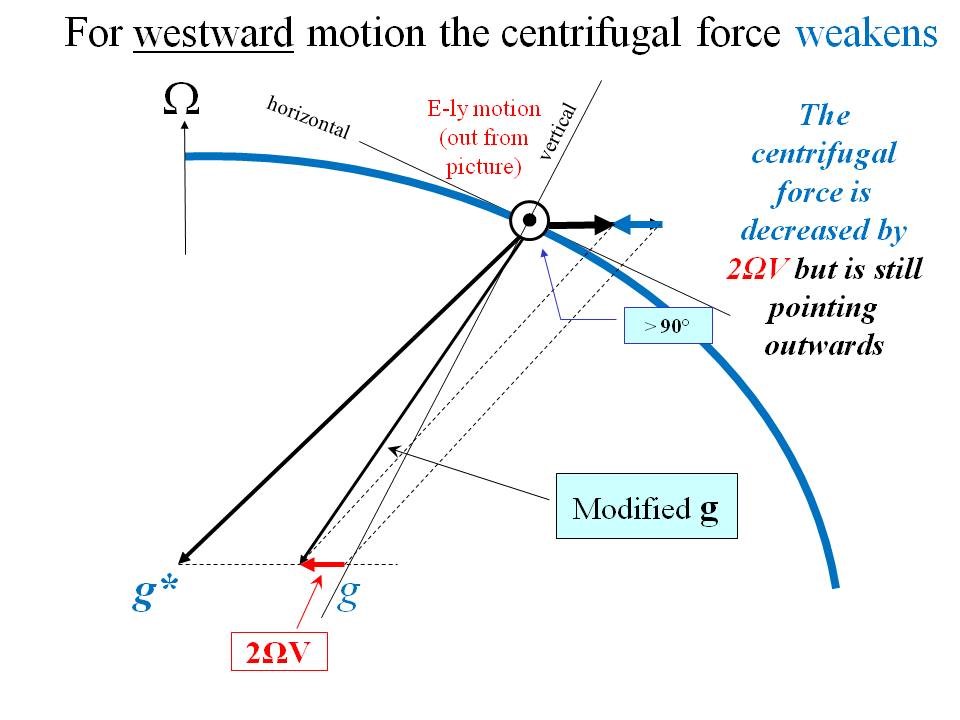

coriolis västerut

Bildtext: Rör sig  föremålet västerut, mot jordrotationen, försvagas centrifugalkraften och dragningskraften – en icke-fiktif kraft – får ”överhand” och accelererar föremålet mot jordaxeln, norrut och återigen till höger om den relativa rörelsen. Nu liksom i det före fallet tillskriver vi denna avlänknng åt höger en ”corioliskraft”.

Att det för västgående rörelse är gravitationen som accelererar kroppen norrut, återigen till höger om rörelsen, påpekades för första gången 1993 av den ansedde amerikanska meteorologiprofessorn Dale Durran. Jag har vidareutvecklat och fördjupat analysen i https://rmets.onlinelibrary.wiley.com/doi/abs/10.1002/qj.2477 som det tog Royal Meteorological Society mer än två år att godkänna. Detta berodde på att Durrans och min tolkning bryter mot 150 års ”accepterad visdom” att ”corioliseffekten”, till skillnad från ”corioliskraften” är en ren tröghetsrörelse. Detta kan vara en uppmuntran till alla ”skeptiker” som inte vill acceptera att vetenskapsmän är 100% eniga och att allt som man trott länge därför nödvändigtvis är sant.

Relativ rörelse över en roterande planet följer också cirkelrörelser, dock inte 100% perfekta eftersom ”corioliskraften” beror av (sinus av) latituden. Detta visas och utreds i de länkar som avslutade min långa kommentar, och passar kanske att avsluta denna gästartikel  https://www.smhi.se/polopoly_fs/1.5479.1490012459!/image/yllemossan_figur2.PNG_gen/derivatives/Original_1256px/image/yllemossan_figur2.PNG i SMHI-kapitlet https://www.smhi.se/kunskapsbanken/meteorologi/jordrotationens-yllemosse-effekt-1.5474

coriolis spiral

Bildtext: På en roterande planet, där corioliseffekten  är en funktion av latituden, kommer corioliseffekten driva in rörelsen i en cirkulär bana, som dock öppnar sig västerut.

Mot allt ”sunt förnuft” gör jordrotationen det inte bara svårt för rörliga föremål att förflytta sig några längre sträckor, låsta som de är i ”tröghetscirkelrörelser”, den förflyttar också föremålet sakta västerut.

I en av SMHI-artiklarna visas hur en boj  drivs runt i Östersjön i ”tröghetscirklar”
 https://www.smhi.se/polopoly_fs/1.5479.1490012459!/image/yllemossan_figur2.PNG_gen/derivatives/Original_1256px/image/yllemossan_figur2.PNG Observera att ”tröghetscirklarna” på bilden driver västerut, inte på grund av någon rotationseffekt, utan av en permament grundström. Detta är viktigt att påpeka eftersom latitudberoendet, som nämnts ovan, också har en svag tendens att driva ”tröghetscirklarna” västerut. Detta är en del av mekanismen bakom Golfströmmen.

Andra meteorologiska och oceanografiska tolkningar hittar ni här.

Anders Persson

”Våren 1968 biträdande meteorolog vid väderprognosavdelningen, ”Vädertjänsten”. 1973 befordran till prognosmeteorolog tjänstgöring som semestervikarie vid Göteborgs och Malmö flygplatser 1976, 1977 och 1989-90. Var 1972 med att starta en svensk meteorologisk tidskrift Polarfront. 1993–2013 periodvis knuten till European Centre for Medium Range Weather Forecasts i England. Åren 1991–2001 fast anställd vetenskapsman. 2008–2010 anställning vid den den brittiska vädertjänsten Meteorological Office i Exeter.” Ur https://sv.wikipedia.org/wiki/Anders_Persson_(meteorolog)
