I have raised some questions regarding the usage of MODTRAN by Ed Caryl on NoTricksZone. Ed Caryl has applied MODTRAN here, here and here. In the last of those blog posts Ed Caryl has made a validation run and compared a MODTRAN run with observations of downwelling radiation (also known as back radiation) at the South Pole. However, he also states that the version of MODTRAN used by him is different than the version connected to the web interface offered by the University of Chicago used by me.
For the purpose of comparison I have carried out the following two MODTRAN runs at South Pole conditions. The pictures below show the input data, the diagrams of the back radiation and part of the atmospheric profiles for the two runs.
I have got similar results as Ed Caryl for the South Pole (his diagram is to the right here) with a very low temperature at the ground of 228 K (-45 C) which may well be representative of the South Pole. I have also assumed that the height of the South Pole is 3 km. The legend in the upper right corner of the diagrams confirms that we are not using the same MODTRAN version.

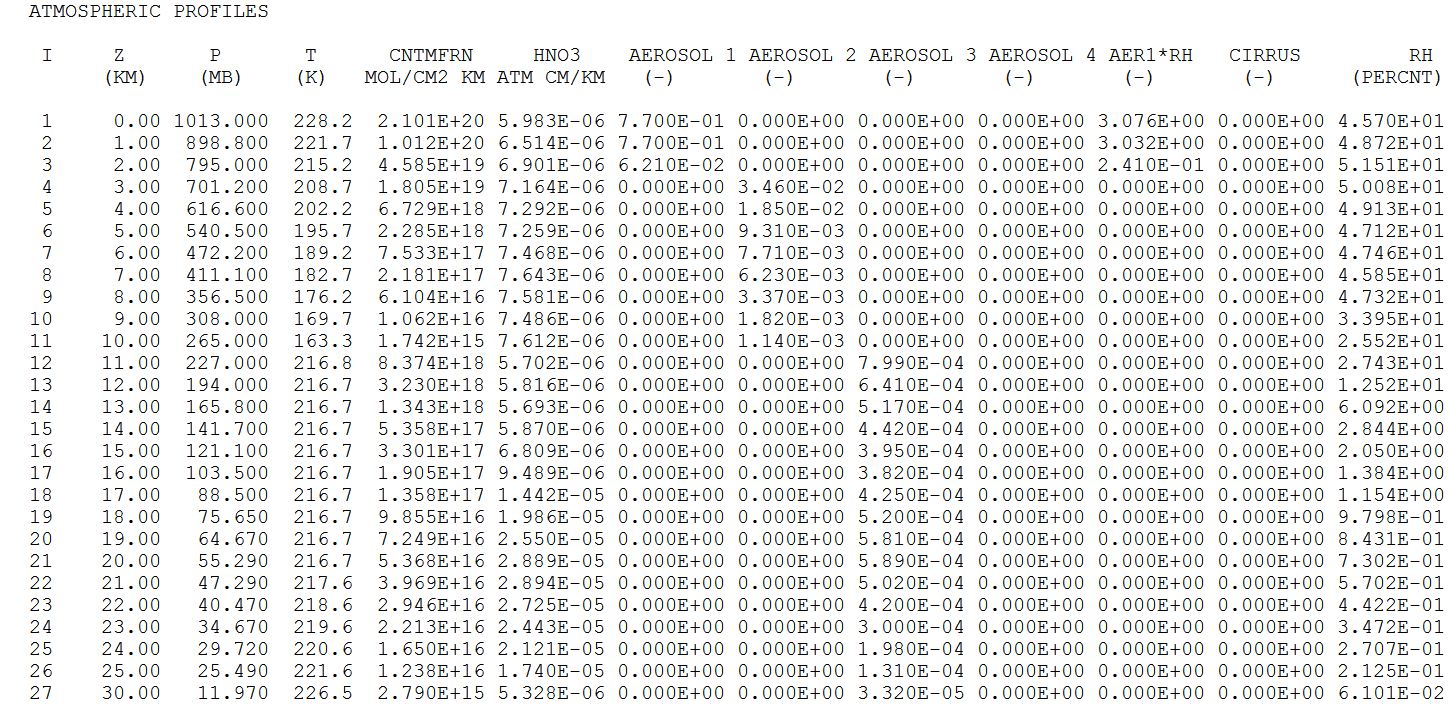

My first run is with the original profile of the relative humidity for the 1976 US Standard Atmosphere. This is obtained by using the parameter Water Vapor Scale equal to one. The output file shows that in that case the relative humidity is a little less than 50% in most of the troposphere. However, although with similarities the resulting diagram from this first run is much less similar to the diagram by Caryl than the one from the second run.

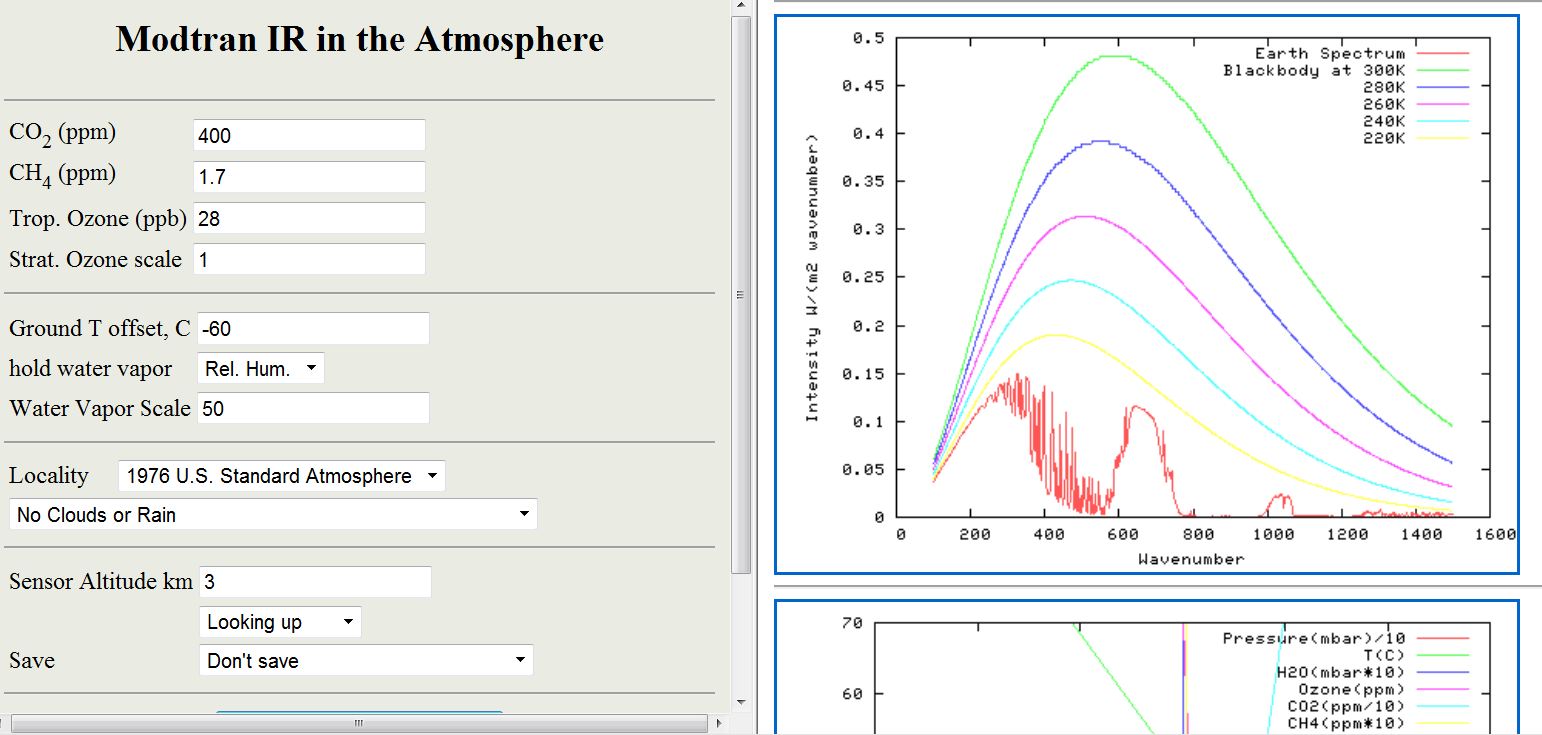

In the second run I have used 50 as the value of the Water Vapor Scale parameter. The output file shows that the MODTRAN program does not allow greater values than 100% for the relative humidity. Consequently with this value the relative humidity becomes 100% in the whole troposphere.
From this behaviour of the MODTRAN program follows that you get the same relative humidity profile and the same simulation results with the Water Vapor Scale parameter equal to 50 and equal to 90. This agrees with what Ed Caryl found in his MODTRAN runs where a parameter, interpreted by him as relative humidity, was varied from 50 to 90.
However, since we are using different versions of MODTRAN it is possible that the version used by Ed Caryl has another way of handling the relative humidity profiles than the version used by me.
Right click for bigger pictures.
RH faller kraftigt i båda exemplen vid ca 10 km höjd. Temperaturen indikerar tropopausen. Men det stämmer ändå inte med höjd/tryck och verkliga förhållanden. Jämför med tryck och temp från här med Modtran:
http://journals.ametsoc.org/doi/pdf/10.1175/1520-0442%282001%29014%3C3117%3ATTITPR%3E2.0.CO%3B2
RH i Stratosfären är uträknad av Modtran men varierar i verkligheten stort.
Och över sydpolen varierar Ozonhalten kraftigt i verkligheten.
Vad jag vill ha sagt är att inte heller Modtran är på inga sätt en perfekt modell. Feltoleransen bara av ovan angivna skäl torde vara avsevärda.
Stickan No1 #1,
Modtran använder här en modellatmosfär med en från början definierad RH i strotosfären som inte gär att ändra på. Däremot kan RH i troposfären skalas om genom att ändra på värdet på Water Vapor Scale.
Pehr B #2,
Samtidigt är det naturligtvis så att ju högre vattenhalten är, desto mindre betydelse har koldioxiden, även om det kanske inte går att visa med Modtran. Har detta konsekvenser för uppvärmningen i torra områden (typ polerna) versus blöta?
Ingemar #3,
Det går att göra sådana studier med Modtran. Om vi jämför det första fallet med det andra så har vi dubbelt så hög fukthalt i troposfären i det andra fallet än i det första. Detta leder till att vi får en starkare IR-stråning från atmosfären mot jordytan i det andra fallet genom att vattenånga med högre koncentration ger mera strålning.
Däremot säger dessa två diagram inte vad effekten av ökad koldioxidhalt blir med olika fukthalter i troposfären. Men sådana studier kan man också göra, men återigen måste man veta vad man gör och hur man skall tolka resultaten.
Men får du verkligen inte felmedelande med ”water wapor scale” >1 i textfilen?
Jag får detta med ditt exempel med 50 i den rutan i fulla outputfilen från:http://forecast.uchicago.edu/Projects/modtran.html
Exempel:
***ERROR RELHUM 0.2285E+04 AT ALT 0.000
***ERROR RELHUM 0.2436E+04 AT ALT 1.000″
Osv för varje höjd.
Skall skalan inte vare mellan 0 och 1?
Stickan no 1 #5,
Jo, jag får också detta felmeddelande, fast jag observerade det faktiskt inte förrän nu. Även Caryl bör ha fått det tycker jag. Men man kan till exempel använda Water Vapor Scale lika med 1.5 utan att få felmeddelandet eftersom RH då blir mindre än 100%.
Nu upptäckte jag en sak till som jag inte sett tidigare. Även om Modtran sätter RH lika med 100 för de felaktiga relativa fuktigheterna så bibehåller den de orealistiska vattenångkoncentrationerna som räknats fram genom att skala om värdena med Water Vapor Scale. Jag gissar att Modtran också använder dessa ofysikaliska koncentrationer i modellberäkningarna.
Finns ett interface till:
http://forecast.uchicago.edu/Projects/radiation.html
Verkar vara samma MODTRAN3 Version 1.3 12/1/95 som används i båda versionerna.
Men det verkar vara en väldigt förenklad modell som används och där felkällorna inte är kvantifierade.
Googlat lite i ämnet: angående Water vapor scale
”It seems to multiply the humidity by this constant factor at all altitudes.”
det innebär att RH är givet och kan inte ändras i procent av RH utan bara som en faktor på redan givna värden.
Och kanske än mer viktigt:
”However, there’s something strange in MODTRAN: the delta-T is added up to 11 km or so, and not beyond. There’s a jump in temperature at that level (at least when looking at the text output).
Maybe the authors of MODTRAN (or better, of the web interface to MODTRAN) consider that it is a better approximation to keep the stratospheric temperature constant instead of also applying a delta-T to it.”
David Archers svarar:
”Hello Chris,
The temperature adjustment that I put into MODTRAN was very ad-hoc, just a toy for teaching undergraduates. No doubt you are correct that the change in temperature with altitude would be more complicated than this. If you think it’s a serious error I can probably dig my way back into that code and the web interface to fix it. But I am guessing that the impacts should be pretty small, at least for the purposes that the model was designed for.
Feel free to quote me in your discussion thread.
regards,
David Archer”
Från http://www.physicsforums.com/showthread.php?p=2324953
Min slutsats är att man skall nog inte dra för stora växlar av modtran applikationen på nätet.
Tack Stickan no 1!
Bra jobbat, du är verkligen nummer ett!
Märkligt att Archer gjort ett så trivialt misstag inom ett område där han så stor erfarenhet.
Vad jag förstått är Archer den stora auktoriteten inom IPCC-sfären när det gäller klimatmodellering med interaktion mellan koldioxiden i luften och och i havet. Det är utifrån hans klimatmodelleringsarbete som påståendet kommer att koldioxiden kommer att vara kvar i atmosfären under tusentals år.
Pehr B och Stickan… bra jobbat!
Ni har nog hittat svaret på min observation om motsägelsefulla relationer/ resultat i MODTRAN. Den statiska atmosfärsmodellen lämnar mycket att önska och vad som skulle vara intressant är att också kunna förändra/manipulera atmosfärsmodellen. I nätversion är det mer en leksak.
Vad jag försöker bli trygg i är att mätadata verkligen är RÅ och inte justerad efter atmosfärsmodell. Ni har säket läst mer än jag och har hittills inte hittat hur indata hanteras annt än me hänvisning till programmets ”logaritmer”. Jag hittar massor av potentiella felkällor i de diagram som anges för deras atmosfärsmodells variabler men svårt att hittills avgöra deras storheter eftersom de är statiska.
MODTRAN är ju väldigt intressant med dess koppling till luftfuktigheten och co2 i samverkan och indikationer på förstärkningsffakter får omvänt tecken. Vi bör tala om vattenångans ”dämpningseffekter ” istället.
.
