Keelingkurvans El Niño-fluktuationer

Gästinlägg av Gösta Pettersson

I mitt förra gästinlägg beskrevs en kinetisk analys (Paper 3) av den termiska effekt som medför att Keelingkurvan uppvisar fluktuationer som återspeglar Södra Oscillationens globalt genomslående temperaturväxlingar. Vid analysen drog jag nytta av att 1998-års El Niño åstadkom en osedvanligt kraftig temperaturökning och därför gav ett osedvanligt renodlat gensvar i ökningstakten av luftens koldioxidhalt. Utgående från den goda approximationen (Paper 1) att koldioxidens uppehållstid ges av bombprovskurvans relaxationstid (14 år), befanns amplituden för gensvaret svara mot aktiveringsenergin 165 kJ/mol/K för den termiska avgasningen. Pehr Björnboms granskning av min analys bekräftade att dessa skattningar av de två parametervärdena i min enkla luft/hav-modell ger en tillfredsställande beskrivning av styrkan av fluktuationerna i allmänhet och av 1998-års fluktuation i synnerhet (Fig. 1).

TCS-4-fig-1

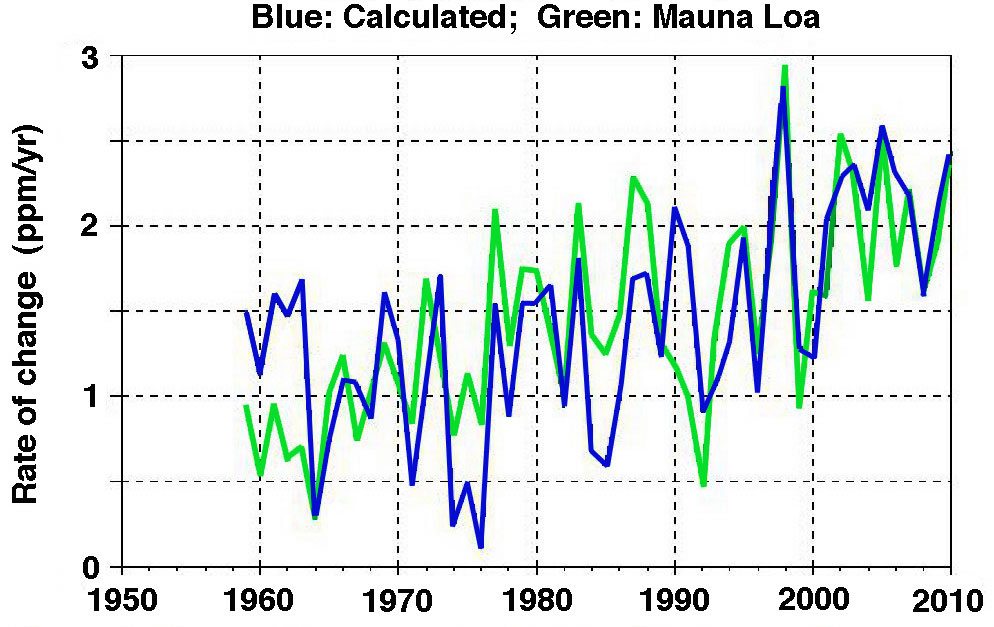

Figur 1. Simulering (blått) av Keelingkurvans El Niño-fluktuationer (grönt) för uppehållstiden 14 år och aktiveringsenergin 165 kJ/mol/K enligt Pehr Björnboms granskning av min kinetiska modell

Vad jag underlät att påpeka (och nu vill råda bot på) är att det enligt modellen finns oändligt många parametervärden som ger en någorlunda god beskrivning av 1998-års fluktuationstopp. För varje postulerat värde av koldioxidens uppehållstid kan man nämligen finna en aktiveringsenergi som medför att den modellerade amplituden (botten till topp) av fluktuationen överensstämmer med den observerade. 14 år och165 kJ/mol/K var en sådan kombination av parametervärden. Men den observerade amplituden återges t. ex. även bra av kombinationen 5 år och 100 kJ/mol/K liksom av kombinationen 100 år och 750 kJ/mol/K.

Hur ska man i en sådan situation kunna avgöra vilken kombination som är trovärdigast?   Det enklaste sättet är det jag valde, dvs. att utgå från den information man på andra vägar skaffat sig om uppehållstidens storlek. Men man kan även testa vad kombinationerna leder till för förutsägelser beträffande Keelingkurvans långsiktiga trend. Resultaten av sådana test för de ovan angivna tre kombinationerna visas i Fig. 2.

TCS-4-fig-2-

Figur 2. Utfall av min luft/hav-modell för tre kombinationer av uppehållstiden och samhörande värden på den termiska avgasningens aktiveringsenergi

Ju kortare koldioxidens uppehållstid är, desto mindre bidrar antropogena utsläpp till att öka luftens koldioxidhalt och desto mindre behöver avgasningens aktiveringsenergi (temperaturkänsligheten) vara för att El Niño-fluktuationernas styrka ska kunna återges. Är uppehållstiden så kort som 5 år kommer därför såväl antropogena utsläpp som termisk avgasning att ge förhållandevis låga bidrag till ökningen av luftens koldioxidhalt. Motsvarande modellkurva (rosa i Fig. 2) når år 2012 inte ens upp till hälften av den ökning som enligt IPCC observerats sedan 1850.

Om uppehållstiden är 100 år stannar koldioxidutsläpp länge kvar i luften. Det krävs dessutom en mycket hög temperaturkänslighet för att El Niño-fluktuationernas styrka ska kunna återges. Följden blir att såväl antropogena utsläpp som termisk avgasning kommer att ge mycket stora bidrag till ökningen av luftens koldioxidhalt. Motsvarande modellkurva (blå) föreskriver att ökningen år 2012 under sådana förhållanden skulle ha blivit nästan tre gånger så stor som den observerade.

Men om uppehållstiden är 14 år (och aktiveringsenergin 165 kJ/mol/K) återges Keelingkurvan i det närmaste perfekt av modellen (röd kurva). Testmetoden i Fig. 2 säger alltså att Keelingkurvans långsiktiga trend och El Niño-fluktuationer bäst förklaras med att koldioxidens uppehållstid är 14 år. Det är en slutsats man kan dra utan någon som helst förhandsinformation om uppehållstidens storlek. Analys enligt riktlinjerna i Fig.2 ger en oberoende skattning av uppehållstiden.

Så den som tvivlar på att bombprovskurvan säger något om koldioxidens uppehållstid kan i stället hämta upplysning från resultaten i Fig. 2, vilka på helt andra vägar leder till slutsatsen att uppehållstiden är 14 år. Att den senare skattningen stämmer överens med den som erhålls från bombprovskurvan lär inte vara en slump, utan ger starkt belägg för att båda skattningsmetoderna lett till trovärdiga resultat.

 “Koldioxidmodellerna revideras från ruta ett av Gösta Pettersson” rubricerade Pehr Björnbom sin granskning av mina analyser. Så kan man kanske beskriva de resultat jag redovisat i Paper 1–3 på False alarm. Jag har i alla fall försökt föra tilbaka kolcykelforskningen till den ruta ett där man tog fasta på gjorda observationer i stället för att söka bortförklara dem.

IPCC:s syn på kolcykelproblematiken präglas av den förutfattade meningen att endast antropogena utsläpp har bidragit till den ökning av luftens koldioxidhalt som Keelingkurvan ger belägg för. Det är därför man stöder Bernmodellen som förutsätter att så är fallet. Det är därför man med referens till Bernmodellen hävdar att att koldioxidens effektiva uppehållstid är i storleksordningen 100 år.

För att kunna driva denna linje har man på ohållbara grunder (Paper 1) ogiltigförklarat och ignorerat såväl bombprovskurvan som uppsjön av andra experimentella belägg för att uppehållstiden är i storleksordningen 10 år snarare än 100 år. Vill man hålla fast vid sin linje kommer man dessutom att tvingas ignorera den starka temperatureffekt som resultaten i Fig. 1 påvisar, en effekt som enligt Paper 3 medför att termisk avgasning periodvis måste ha varit en minst lika betydelsefull koldioxidkälla som antropogena utsläpp.

IPCC låter i praktiken en förutfattad mening och på denna grundad modell falsifiera de observationer som gjorts. Det är ett brott mot den fundamentala principen att observationer är en ofalsifierbar bas för all empirisk vetenskap. Skälet till att IPCC ogiltigförklarar observationerna är uppenbart för den som är gammal nog att minnas 1980-talets kolcykeldebatt. Då framhöll nämligen skeptiker de experimentella bestämningarna av koldioxidens uppehållstid som ett synnerligen starkt argument mot idéen att antropogena utsläpp kan få luftens koldioxidhalt att stiga till nivåer som medför en katastrofal global uppvärmning.

Detta skeptiska argument håller fortfarande, enligt mina analyser i Paper 1–3. Flera före mig har framhållit att IPCC och klimatmodellerare grundar sina beräkningar av framtida temperaturer på  kolcykelmodeller som står i strid med föreliggande observationer och gravt överdriver de föreväntade framtida bidragen av antropogena utsläpp till luftens koldioxidhalt. Men jag är den förste som genom strikt kinetisk analys av bombprovskurvan och Keelingkurvans El Niño-fluktuationer kunnat kvantifiera bidragen från såväl antropogena utsläpp som termisk avgasning. Och det hoppas jag ska göra skillnad i den vetenskapliga debatten.

Att de separat beräknade bidragen från dessa två koldioxidkällor befunnits vara av jämförbar storlek belägger ohållbarheten av den förutfattade meningen att endast bidraget från antropogena utsläpp har varit av betydelse. Att de beräknade bidragens summa återger Keelingkurvan är ett analytiskt resultat av sådan tyngd att jag är förvissad om att klimatologisk forskning omsider kommer att anamma huvudparten av de slutsatser jag dragit.
