Fusionskraft del II

Även om tokamaker är den teknik som kommit längst så råder det ingen brist på alternativa lösningar. En del har många år på nacken medan andra är nytänkande. För att skapa oss en bild av hur mycket olika vägar som finns skall vi ta en titt på några men detta är fortfarande bara ett axplock.

Stellarator

Det som är mest likt en tokamak är en så kallad stellarator. Den tekniska lösningen är som tokamaken från 50-talet men fick tidigt stryka på foten när tokamaken visade sig enklare att konstruera. Båda teknikerna bygger på en magnetisk inneslutning som liknar en badring. Skillnaden är att i en tokamak så inducerar man en ström i plasman som då i sig genererar ett magnetfält som håller plasman på plats. Tidiga experiment med tokamaker visade mycket bra resultat men problemen började hopas sig när man ökade strömstyrkan. Vid höga strömstyrkor blir plasman instabil och det är detta som man brottas med i en tokamak.

En stellarator har istället en extra uppsättning magneter som skapar det nödvändiga fältet vilket gör det enklare att styra plasman. Allt verkar rätt enkelt tills man inser att badringen inte längre kan se ut som en uppblåst ring utan som en korvliknande konstruktion som skruvar sig runt i en cirkel. Tidiga experiment med stellaratorer föll på att det var väldigt svårt att få till denna vridning med de ritverktyg som fanns till hands och det var svårt att kontrollera alla olika magneter för att hålla plasman stabil. Dessa problem är idag, tack vare utvecklingen av datorer, CAD/CAM och styrlogik,  hanterbara och man kan nu bygga något som för tankarna till Millennium Falcon.

Schematic_diagram_of_Wendelstein_7-X
Wendelstein 7X: världens mest komplicerade reaktor (Wikipedia)

Wendelstein 7X är namnet på den stellarator som nu byggs i Greifsvald vid Östersjöns kust i norra Tyskland. Dess första fas blev färdig för något år sedan och man kunde visa på en stabil plasma. Den håller nu på att uppgraderas för att hantera högre temperaturer och under året kommer vi nog få höra flera nyheter om deras framsteg. Nästa gång du hör ordet ”energiewende” så nicka och fråga om de menar Wendelstein 7X.

Prova med högre tryck

Istället för att arbeta enbart med högre temperaturer så försöker man skapa ett så högt tryck som möjligt. Det är faktiskt så en vätebomb fungerar, man låter en liten kärnladdning skapa ett så högt tryck att temperaturen räcker för att få allt att detonera. En vätebomb fungerar, men ett kraftverk kanske skall arbeta med lite mer kontrollerbara processer.

NIF : 192 lasrar, alla riktade mot en ärta
NIF : 192 lasrar, alla riktade mot en ärta

National Ignition Facility är ett amerikanskt forskningsprojekt där man byggt världens starkaste lasrar. Tänk dig nu att du kan koncentrera alla lasrar under bråkdelen av en microsekund mot en liten ärta av fylld med deuterium och tritium. Den snabba upphettningen kommer få ärtan att implodera och väteisotoperna att trycks samman under enormt tryck. Om allt fungerar, och de är inte riktigt hemma, kommer fusionsreaktionen generera mer energi än vad kostar att driva lasrarna.

National Ignition Facility är långt ifrån målet och även om de säkert är världens bästa laserkonstruktörer efter tio års arbete så är det ingen lågoddsare när det gäller tävlan om att lyckas med fusionskraft. Som bäst kom de upp i att generera cirka en tiondel av den energi det tog att driva lasrarna. Forskningsprojektet drivs dock vidare eftersom dess primära syfte numera är materialforskning.

Det finns andra stora laserprojekt, några av de största är OMEGA vid University of RochesterMégajoul i Frankrike och GEKKO i Japan. Dessa forskningsprojekt fortgår och drivs framför allt av grundforskning och materialforskning. Även om de inom de närmaste tio åren skulle kunna visa på mer energi ut än in så är de långt ifrån en fungerande reaktor som kan producera energi kontinuerligt.

Varför använda en laser?

First Light Fusion är ett brittiskt företag med knytning till Oxford, som tror sig ha hittat en genväg till att knäcka fusionsnöten. De har en liten plastkub stor som en sockerbit med en bubbla fylld med deuterium och tritium. De beskjuter sen kuben med en liten diabol av koppar med en hastighet på 100 000 km/h. När diabolen träffar kuben sprids en chockvåg genom plasten som får den lilla bubblan att implodera. För ett kort ögonblick är tryck och temperatur tillräckligt höga för att en fusion skall inträffa (än så länge i teorin)

First light Fusion: världens snabbaste luftgevär
First light Fusion: världens snabbaste luftgevär

Som vanligt är det mer energi ut än in som gäller. First Light har fortfarande att visa att de verkligen kan komma upp i de tryck och temperaturer som krävs för fusion. Enligt planen i början på året skulle de vara där nu så vi får se om de kommer några goda nyheter under våren.

General Fusion: steam punk när det är som bäst
General Fusion: steam punk när det är som bäst

General Fusion: ett kanadensiskt företag som är något av fusionsvärldens steam punk. De använder en sfärisk inneslutning fylld med flytande bly. En plasma förs in i sfärens centrum och sen … ok, lyssna på detta … så genererar ett dussin ångdrivna hammare en chockvåg som får plasman att tryckas ihop. Kommer det att fungera – vem vet, nog skall de i alla fall ha poäng för att de tänker utanför lådan.

Ännu högre temperatur

Alla projekt som vi tittat på hittills har haft siktet inställt på en fusion mellan de två väteisotoperna deuterium (en proton en neutroner) och tritium (en proton två neutroner). Man kan i princip välja vilka lätta grundämnen som helst för att skapa fusion men det är bara de absolut lättaste som har en teoretiskt chans att ge mer energi ut än vad det krävs för att slå ihop partiklarna. Även för de partiklar där det är teoretiskt möjligt finns en avvägning mellan vilken temperatur man måste upp i och hur sannolikt det är att en fusion skall ske.

Deuterium-tritium är den klart lättaste vägen att gå eftersom det krävs relativt låga temperaturer, sannolikheten för fusion är hög och energin man får ut är mycket hög. Det finns dock en avigsida med deuterium-tritium och det är att det bildas en neutron med mycket hög energi. Neutronen är visserligen nödvändig för den kommer ge oss mer tritium men den kommer sakta men säkert förstöra vår reaktor. Om man istället väljer att använda Bor (fem protoner, sex neutroner) och en proton (vanlig vätekärna) så får man som resultat tre stycken heliumpartiklar (två protoner, två neutroner). Fördelen med detta är att vi slipper neutronen och vår reaktorinneslutning kommer fungera i flera år. Nackdelen är att vi måste upp i tusen miljoner grader.

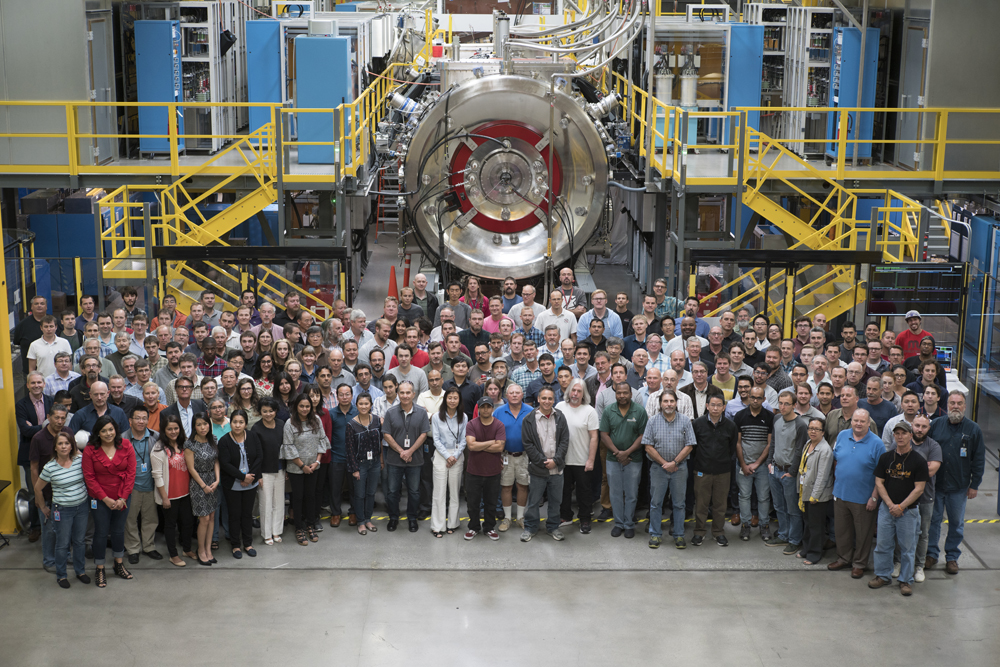

TAE-Technologies-Team
TAE: är det dessa som skall lyckas knäcka nöten

TAE Technologies i Kalifornien har arbetat i flera år och byggt allt mer avancerade experiment. Den senaste skapelsen Norman har kommit upp i blygsamma temperaturer på 30 miljoner grader men tekniken de utvecklar är ny. De skjuter två plasmaringar mot varandra som bildar en roterande tub, denna stabiliseras och värms sedan med ett flertal partikelacceleratorer.  Det går inte att förklara men ta en titt på denna film så får ni ett hum om hur det fungerar.

Framtidens energikälla

Det finns inga tvivel om att fusion i slutändan kommer vara framtidens energikälla. Det kanske tar fem år eller femtio men med den tekniska utveckling som vi har kommer någon att ha en fungerande prototyp framme. Det kommer då finnas energi för att försörja jordens befolkning i miljoner år framåt och det med hjälp av reaktorer som inte använder några radioaktiva ämnen.

Det kan mycket väl vara så att Gen-IV reaktorer kommer att börja byggas i stor skala inom en tioårs period och att det då inte finns så mycket att tjäna på bygga en fusionsreaktor  men vi kan även få en annan utveckling. Om Gen-IV utbyggnaden hindras av ett kärnkraftsmotstånd i tio år till, så kanske politiker kommer att kasta sig över en fungerande fusionsreaktor.

Oavsett hur det i slutändan kommer att utvecklas så tycker jag det är mycket spännande att följa det som sker inom fusionsvärlden. De närmaste fem åren tror jag vi kommer se framsteg som tvättar bort stämpeln om ”trettio år kvar” och även de mest ihärdiga vindkraftsförespråkarna kommer inse att någonting är i görningen.

Under tiden vi väntar:

  • Tokamak Energy och TAE Technologies kan man följa på Instagram, det ger lite hopp om framtiden.
  • En mycket bra föreläsning man kan följa om man kommer ihåg sin gymnasiefysik: MIT Pathway to fusion som inte så oväntat kommer fram till att ARC är den väg man bör gå. Se den föreläsningen och titta sen på vad Tokamak Energy gör.
